對于大多數工廠自動化設計的人員來說不認識米思米是件沒臉皮的事，為什么這樣說？就是因?yàn)?a target="_blank">米思米官網提供了大部分FA自動化標準零件，免費提供了案例庫、標準件CAD庫/3D庫，大大節省了設計人員的時間。下面我們就要來說說在米思米標準庫怎么下載CAD。
要知道下載CAD可以通過2個路徑：案例庫和商品頁。
案例庫是個大集合，里面含有500多件米思米設計案例。商品頁是單個針對型號尺寸商品。
案例庫怎么下載不做多說了，直接可以前往，下面主要說在商品頁怎么下載CAD數據。
首先根據實際所需請選擇系列、型號、輸入規格、尺寸。

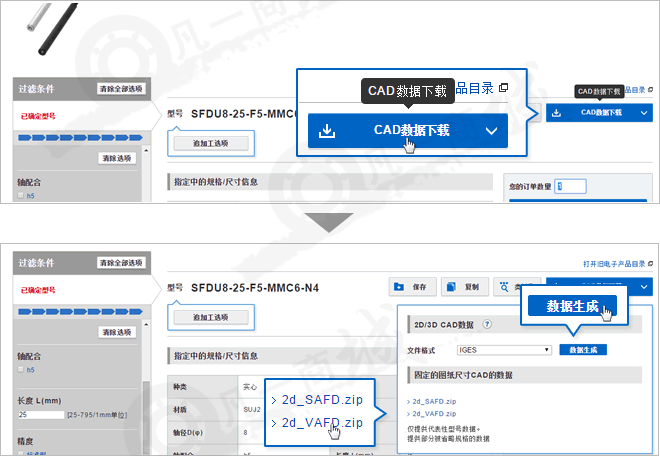

規格、尺寸一旦被確定，型號將示出來，點擊"CAD數據下載"按鈕即可下載CAD。
確定型號后，請點擊「CAD數據下載」按鈕，選擇符合的CAD數據。

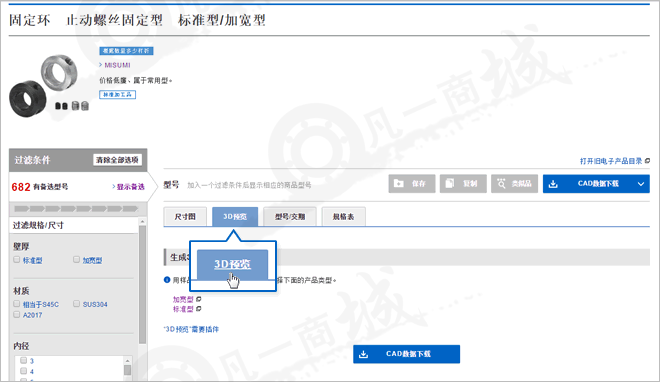

CAD、型號生成服務，可以通過指定類型、尺寸、材質等，自動生成想要的型號。點擊上部Tab菜單-3D預覽，將生成3D預覽。
3D預覽操作方法：
旋轉商品 … 在預覽畫面上按住左鍵并進行拖動。
擴大縮小商品 … 在預覽畫面上按住右鍵并拖動，朝上拖動時擴大，朝下拖動時縮小。
將商品返回畫面尺寸 … 左鍵雙擊
將商品半透明化 … 右鍵單擊1次
移動商品… 同時按住左右鍵并進行拖動。
3D預覽控制面板說明：
1.透明繪制（畫線）化
2.不透明線清除
3.不透明繪制
4.返回顯示尺寸
5.正面預覽
6.背面預覽
7.左面預覽
8.右面預覽
9.上面預覽
10.下面預覽
11.立體旋轉顯示
12.分解顯示
13.操作方法（幫助）
