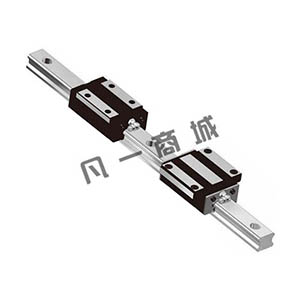

TBI直線導軌簡介
TBI直線導軌為一種滾動導引，借由鋼珠在滑塊與滑軌之間作無限滾動循環，負載平臺能沿著滑軌輕易地以高精度作線性運動。與傳統的滑動導引相較，滾動導引的摩擦系數可降低至原來的1/50，由于起動的摩擦力大大減少，相對的較少無效運動發生，故能輕易達到μm級進給及定位。再加上滑塊與滑軌間的束制單元設計，使得直線導軌可同時承受上下左右等各方向的負荷，上述陳列特點并非傳統滑動導引所能比擬，因此機臺若能配合滾珠螺桿，使用直線導軌作導引，必能大幅提高設備精度與機械效能。
?。?）自動調心能力
TBI導軌來自圓弧溝槽的DF（45-°45）°組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而而得到高精度穩定的平滑運動。
?。?） 具有互換性
由于對生產制造精度嚴格管控，直線導軌尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。
?。?） 所有方向皆具有高剛性
TBI導軌運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。
臺灣TBI直線導軌型號：BGXH開關系列：
BGXH30BL、 BGXH30BE 、BGXH30BS 、BGXH35BN、 BGXH35BL、 BGXH35BE 、BGXH35B、BGXH20BS 、BGXH25BN、BGXH25BL
BGXH25BE 、BGXH25BS、 BGXH30BNS H15BN、 BGXH15BL BGXH15BE 、BGXH15BS 、BGXH20BN、 BGXH20BL、 BGXH20BE。
